金刚石砂轮修整机的安装和使用说明

来源: | 作者:shguicheng | 发布时间: 2020-06-02 | 7593 次浏览 | 分享到:

金刚石砂轮修整机的安装和使用说明

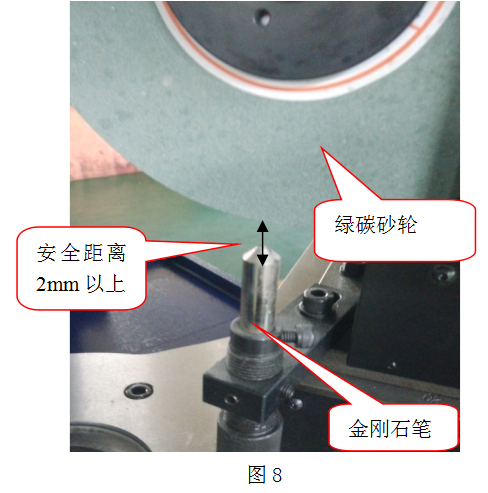

以上两项工作做好后，把旋转座调整到0位，（图6）往复运动座调整到90度位置，（图7）绿碳化硅砂轮主轴座旋转面板调到砂轮圆周面对准金刚石笔，离开一定的安全距离（图8），锁紧定位轴（X·Y）后，打开碳化硅砂轮开关，这时绿碳化硅砂轮旋转起来；再把碳化硅砂轮调速开关打开，使其作来回的往复运动，摇动进给手轮进行修整金刚石砂轮外径平面。

　　
　　调整旋转圆弧中心1.调整投影打开镜头光源开关，把镜头灯的旋转中心对着旋转轴的旋转中心，看CCD视器上面显示屏上的投影是不是清楚，如出现重影，调整镜筒的垂直度和水平度（图11），让镜头灯的光线在不同的位置摆动，当显示屏上有了清楚的无虚影投影即可以。（图12）

　　

　　图11调整过后的投影图122.调整旋转中心把修好的绿碳化硅砂轮圆周平面对在CCD监视器的十字线中间的横线（图13）；松开旋转锁紧手柄，向左旋到90度，看绿碳化硅砂轮圆周平面是不是也是在CCD监视器的十字线中间的竖线，如有出入，当调整微分头和进给手轮，使其绿碳化硅砂轮圆周平面对准CCD监视器的十字线中间的竖线（图14）；旋转面板到右侧90度，以相同的方法进行调试，使其CCD监视器的十字线中间的竖线和绿碳化硅砂轮圆周平面对齐。反复几次调整能不动微分头和进给手轮使其绿碳化硅砂轮圆周平面均与CCD监视器中间的十字线相重合。
　　

修整金刚石砂轮
1)修磨平砂轮装上金刚石砂轮，调整好位置，装上皮带固定好主轴。把金刚石砂轮的投影放置在显示器的中间，锁紧定位轴(X.Y)；把旋转面板对准0位刻度，锁紧手柄；摇动进给手轮，让绿碳化硅砂轮圆周面去接近金刚石砂轮，当有足够的安全距离时；调整绿碳化硅砂轮往复运动的行程，让绿碳化硅砂轮左右均能走出金刚石砂轮的两个侧面；启动绿碳化硅砂轮，金刚石砂轮，以及绿碳化硅砂轮往复调速器的开关,摇动进给手轮开始进行正常修磨金刚石砂轮平面
2）修磨角度砂轮调整旋转面板到被修砂轮的角度，并锁紧旋转面板；往复导轨来回运动，进给手轮缓慢进给。
